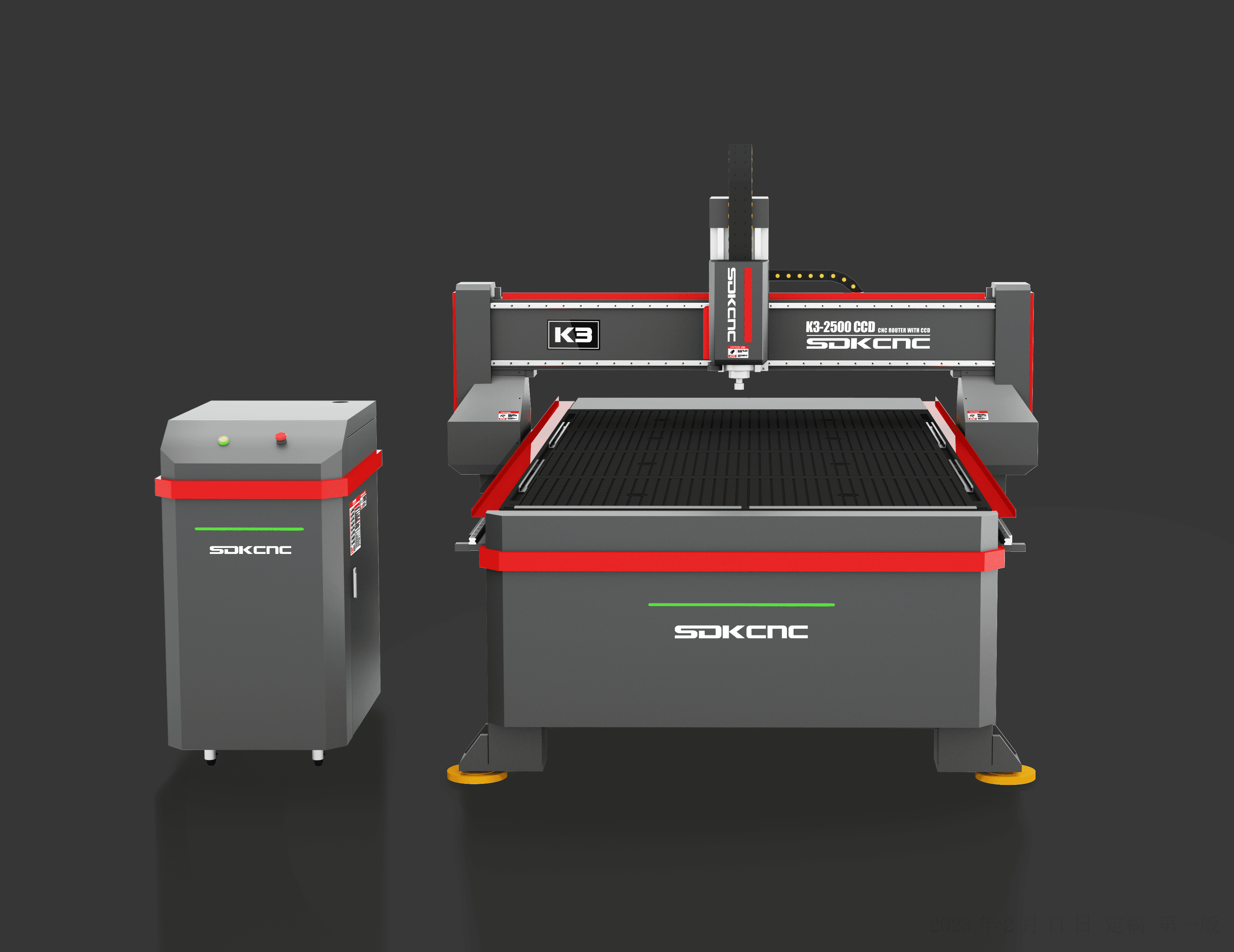

Фрезерно-гравировальный станок с ЧПУ SDKCNC K3-1325 с CCD камерой и доп.ножом

Фрезерно-гравировальный станок с ЧПУ SDKCNC K3-1325 K3-1325 — промышленный станок с ЧПУ с рабочим полем 2500 × 1300 мм и высотой обработки до 180 мм. Кроме фрезерования он выполняет контурную резку ножом: универсальная инструментальная голова и CCD-камера распознавания меток позволяют точно вырезать печатную продукцию по контуру. Станок рассчитан на рекламные производства, мебельные цеха и мастерские, которые работают с акрилом, композитом, ПВХ, МДФ, фанерой и массивом. Тяжёлая стальная станина и сервоприводы обеспечивают точность ±0,02 мм при скорости холостого хода до 15 м/мин. ПРЕИМУЩЕСТВА — 1/4. Жёсткая станина Тяжёлая стальная станина проходит термообработку для снятия внутренних напряжений, поэтому геометрия не уводит со временем. Все посадочные поверхности и крепёжные отверстия обработаны на портально-фрезерном станке, что обеспечивает параллельность осей и точность сборки. Портальная балка также изготовлена из стали и обработана фрезерованием, что исключает вибрацию при работе на высоких подачах. ПРЕИМУЩЕСТВА — 2/4. Привод и точность Серводвигатели и драйверы Leadshine с двойным приводом по оси Y: высокий крутящий момент, точность и стабильность на большой ширине портала. Оси X и Y работают на прецизионных косозубых рейках, ось Z — на шарико-винтовой передаче. Все три оси идут по квадратным линейным направляющим PNKE 20 мм. Редукторы Shimpo и точность позиционирования ±0,02 мм. Скорость перемещения до 15 м/мин, рабочая подача до 10 м/мин. ПРЕИМУЩЕСТВА — 3/4. Фрезерование и резка по контуру Шпиндель 6 кВт с воздушным охлаждением, 18 000 об/мин. Одинаково уверенно работает и на раскрое, и на гравировке. Цанга ER25 принимает фрезы диаметром 3,175, 4, 6, 12,7 мм и другие. CCD-камера считывает метки на отпечатанном листе и корректирует траекторию, поэтому рез точно совпадает с печатью даже при небольшой деформации материала. Частотный преобразователь Zoyuan 6 кВт и электрокомпоненты CHNT обеспечивают стабильную работу привода. ПРЕИМУЩЕСТВА — 4/4. Удержание материала и эксплуатация Вакуумный стол из смоляной сетки с зональным управлением: включается только нужная зона под размер заготовки. Дополнительно есть T-образные пазы под механические прижимы. Вакуумный насос 5,5 кВт в алюминиевом корпусе с воздушным охлаждением, в комплекте четыре узла, включая глушитель. Система удаления пыли с двумя мешками поддерживает чистоту в цехе и продлевает ресурс шпинделя. Гибкие экранированные кабели рассчитаны на 8 миллионов циклов изгиба, а вынесенный шкаф управления упрощает обслуживание электрики. СИСТЕМА УПРАВЛЕНИЯ Промышленная система управления движением Xingduowei не требует установки плат в компьютер, поэтому запуск станка простой и быстрый. Поддерживаются форматы AI, EPS, DXF, PLT, которые создают CorelDRAW, AutoCAD, Illustrator и другие программы. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Модель: K3-1325 (SDKCNC) Рабочее поле: 2500 × 1300 × 180 мм Конфигурация: один шпиндель Мощность шпинделя: 6 кВт Обороты шпинделя: 18 000 об/мин Охлаждение шпинделя: воздушное Цанга: ER25 Система распознавания меток: CCD-камера Система управления: Xingduowei Редукторы: Shimpo Станина: тяжёлая стальная с термообработкой для снятия напряжений Портал: стальной, обработан портальным фрезерованием Двигатели и драйверы: серводвигатели Leadshine (переменного тока) Направляющие: PNKE, 20 мм Передача по осям X и Y: прецизионные косозубые рейки Передача по оси Z: шарико-винтовая пара Частотный преобразователь: Zoyuan 6 кВт Электрокомпоненты: CHNT Поддерживаемые форматы: DXF, PLT, EPS, AI и др. Рабочий стол: вакуумный со смоляной сеткой и T-образными пазами под прижимы Вакуумный насос: 5,5 кВт Шкаф управления: вынесенный, отдельный Точность позиционирования XYZ: ±0,02 мм Максимальная скорость перемещения: 15 м/мин Максимальная рабочая подача: 10 м/мин Электропитание: 380 В, 50 Гц Система удаления пыли: есть, с двумя мешками Применение: объёмные буквы и вывески, раскрой акрила и композита, контурная резка печатной продукции и наклеек, мебельные фасады и детали, декоративные панели и перегородки, гравировка, выставочные конструкции, POS-материалы. Дополнительный инструмент опционально: универсальная инструментальная голова (нож)
